自恢復保險絲PPTC在空氣負離子電路中的過流保護

2021-08-05 15:23:15 lipscall

        空氣負離子發生器是利用高壓電暈增加空氣中負離子成份，從而改善空氣質量，可以促進身體健康，被譽為“空氣維生素”。醫學臨床實踐證明，它對呼吸系統、循環系統以及神經方面等疾病均有輔助療效，因而在生活及醫學界得以廣泛應用。



        下面的電路圖是一種高效開放式負離子發生器，它采用可控硅逆變高壓，懸浮式放電針，結構簡單，效果良好，安全可靠。市電電壓在160－250V均能正常工作，且耗電極省，僅1W左右，因此可長期連續工作。(推薦閱讀：JDT FUSE可恢復保險器的選型注意事項)

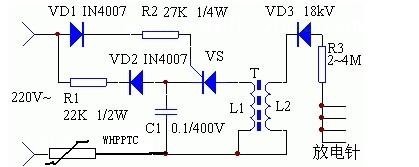

        電路分析： 220V市電經VD1、VD2和R1、R2的整流、限流，單向脈動電流控制VS的通斷，產生振蕩，經變壓器T升壓后，經VD3整流得到萬伏左右的負高壓，經放電針對空氣放電，產生電離，生成負離子。在電路中串聯一個



          自恢復保險絲PPTC用作過流保護，如果電路中出現意外的故障短路，出現大電流，PPTC發熱，變成高阻，達到保護目的。
