SMD貼片保險絲分有自恢復型SMD貼片保險絲及一次性熔斷型SMD貼片保險絲，兩者最大的區別在于一個可自行恢復，而另外一個是不可恢復，必須更換保險絲后方可進行對電路的過流保護。同時一次性熔斷型SMD貼片保險絲按熔斷速度分有快斷型SMD貼片保險絲及慢斷型SMD貼片保險絲。50A一次性SMD貼片保險絲有快斷跟慢斷兩種，集電通品牌快斷50A一次性SMD貼片保險絲的型號為JFC0456-2500FS，而對應的慢斷型號則為JFC0456-2500TS，今天我們來詳細了解大電流50A一次性快斷SMD貼片保險絲這顆料號的詳細參數，額定電流50A，最大額定電壓72~100VDC，125~250VAC；分段能力：1KA@32VDC，500A@72VDC ,300A@100VDC；標稱冷電阻0.99mΩ，標稱熔斷熱能值1949A2S。工作特性：當回路電壓達到50A時，保險絲至少能維持4個小時不發生動作，而當回路電壓達到100A時，保險絲會在120S發生動作從而保護回路的其他器件，這就是快斷保險絲最顯著的特稱，能夠迅速對故障電路做出反應。



       正常工作環境溫度范圍：-55℃~+125℃。尺寸規格：長12.45±0.5mm，寬4.5±0.2mm，厚度4.5±0.2mm，推薦焊盤布局尺寸：總長13.3±0.1mm，高度5.6±0.0mm，保險絲帽部分焊盤尺寸3.79±0.1mm。制作材料：鍍金黃銅蓋，不透明方形陶瓷管，保險絲為銅銀/錫合金線。焊接方式支持手工焊跟回流焊兩種方式。包裝方式為卷盤包裝，1500pcs/reel。



大電流50A一次性SMD貼片保險絲特性：

        這兩顆料號均為方形表面貼裝保險絲，專為高端云計算服務，電信基站電源，區塊鏈服務器和新能源汽車電池管理系統而設計，符合無鉛（Pb），無鹵素的要求。 同時通過了RoHS指令（2002/95 / EC）的要求，以及美國（UL / CSA）安全機構批準。 在各種應用中提供一級和二級電路保護。 具有出色的浪涌電流承受能力，出色的熱沖擊和機械沖擊，也具有高可靠性和穩定的焊接能力。



大電流50A一次性SMD貼片保險絲運用范圍：

        大電流50A一次性SMD貼片保險絲主要運用于LED照明、液晶背光逆變器、PC服務器、無線基站、數碼相機、筆記本電腦、便攜式設備、散熱風扇系統、白色家電、工業設備、電池裝置、電源、儲物系統、游戲機、醫療設備、LCD / PDP裝置、聯網設備、電信系統、辦公用品、汽車設備。

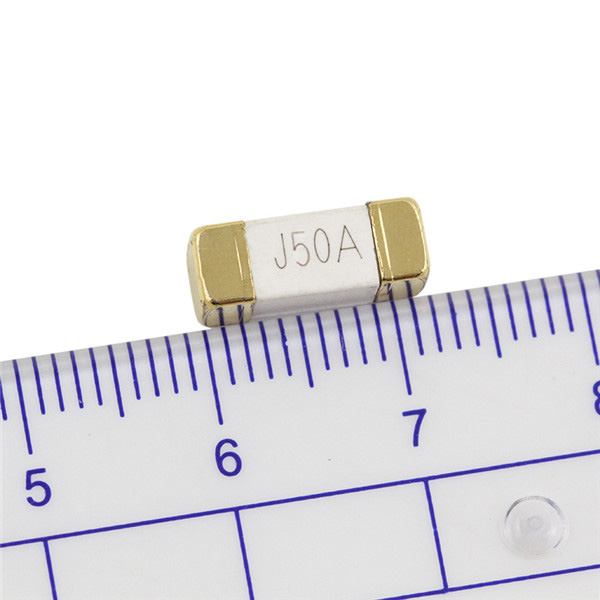

（JFC0456-2500FS實拍圖）
