超溫監測自動控制電路

2021-08-19 11:21:04 lipscall

      采用CD4011的超溫監測自動控制電路圖 測溫電阻RT接在控制門D1的輸入端，它和電阻R1、R2及RP通過RP的分壓調節，使門D1的輸入電平為高電平，使D1輸出為低電平。



      使用時，熱敏電阻RT安置于被控設備上，當被控設備溫度超過最高設定溫度時，由于RT阻值小，通過分壓電路的分壓，使D1輸入端的電壓變?yōu)榈碗娖剑?jīng)D1反相為高電平，該高電平一方面加至多諧振蕩器的控制端⑧，使多諧振蕩器起振。（推薦閱讀：什么情況下自恢復保險絲電阻會偏大）



      通過放大管放大后，由揚聲器發出警笛聲，同時也加至VT1的基極使其導通，繼電器吸和，通過繼電器的常閉觸點將被控設備的工作電源斷開；另一方面經D2反相為低電平后，發光之時管LED構成通路，LED發光指示。



      IC4011用于該電路，實現溫度監測的功能的，在電源的輸入端采用PPTC自恢復保險絲做過流保護，之前有的電路采用一次性玻璃管或者電阻保險絲。



      因?yàn)檎嬲?dāng)后端出現RT感應出現失效，或者出現其他的內部外部過流，極容易燒毀IC4011,所以我們改用PPTC自恢復保險絲代替，更好的解決電路中可能出現的問題。

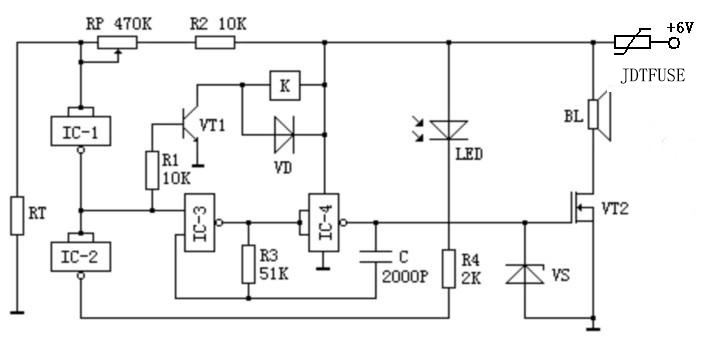

  電路原理如圖

更多自恢復保險絲的應用知識請?jiān)诰W(wǎng)站進行查詢！集電通電路保護領域的領導者！
