PPTC在空氣清新器的保護應用

2021-08-19 11:18:13 lipscall

      空氣清新器是一種負離子發生器，多應用于賓館、酒店、企事業單位辦公室、小車內部等場所，并逐步進入到現代家庭。空氣清新器已逐步成為上述場所。



      必備的設備，在人們重視其適用性的同時，其安全性、可靠性、穩定性也是人們關注的問題。空氣清新器多用高頻、高壓、尖端放電，以電離空氣而產生負離子。(相關閱讀：自恢復保險絲PPTC在電梯控制器電源端口的過流保護)



      由高頻高壓產生器電路驅動功率管工作，這種高頻高壓驅動電路很容易出現電流、溫度過高而燒壞驅動晶體管的情況。對工程師的設計提出了較高的要求。



      要保障電路的可靠性與安全性，必須設計過流、過溫保護電路。特別是在電路失諧、短路、功率管過載而使電路板燒壞或報廢。甚至引起冒煙、爆裂等事故，嚴重的會導致電器著火。



      控制電路板類似于電子鎮流器，其過壓保護、過流保護、過溫保護也類似。



      解決上述的保護問題也是多種多樣的，但我們建議應用PolySwitch PPTC（正溫度系數熱敏電阻、又叫自恢復保險絲或萬次保險絲。）來做空氣清新器控制電路板的過載保護是最優選的方案，因使用PPTC只需要單個元件串聯于功率管的輸出電路上即可，避免了多元件的匹配與調試問題，元元件少成本低，可靠性更高，



      PolySwitch PPTC器件能同時完成過流保護和過溫保護，而且會一直保持這種保護的狀態，直到關斷電源才恢復到初始狀態。



      PolySwitch PPTC在短路、過流、過溫等故障狀態下，PPTC 器件在大電流和高溫升雙重作用下，能夠更快速的動作從低阻態突變?yōu)楦咦钁B(tài)，及時限制功率管的電流達到保護目的。



      并一直保持這種保護狀態，只有在斷電后PolySwitch PPTC器件才會由高阻狀態恢復為低阻狀態。不斷電PolySwitch PPTC是不會恢復的，這可有效避免帶電恢復、使控制電路板可能出現的和潛在的各種問題和安全隱患。（推薦閱讀：自恢復保險絲JDTFUSE用于小家電的綜合保護）

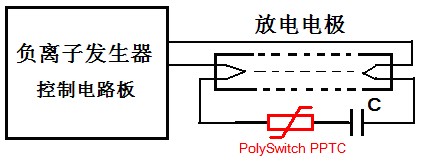

      具體應用如下圖所示：
