PPTC在電動閥電機的保護應用

2021-08-18 17:57:15 lipscall

        電動閥是水閘開關的自動控制裝置，廣泛應用于家庭、工廠、機關、單位、學校等，對水資源的遠程調度與智能控制非常方便。（相關閱讀：JDTFUSE與TVS可以有效保護車載USB設備）



        主要由控制電路與小電機、閥門等組成。閥門的開關由小電機的旋轉帶動而完成，小電機的轉動由控制電路完成。控制電路及時將遠程命令轉換為開關控制信號，以及時控制小電機帶動電動閥完成開關動作。



        電動閥的開關過程是機械傳動的。在這套傳動系統機構中，小電機很容易出現因機械缺少潤滑油、軸承磨損礦位、生銹、灰塵等問題而過載或賭轉，輕則燒壞電機、重則燒壞電機和電線、乃至于釀成火災事故。



        所以必須對電機設計過載保護、賭轉保護電路，以確保運行安全。傳統設計多應用雙金屬溫控器做電機的過溫度保護，因電機在過載或賭轉后，電流非常大，使其溫度迅速升高，雙金屬溫控器感測高溫時斷開電路。



        但雙金屬溫控器在斷開電路后不會保持斷開狀態，電路斷開后沒有電流，電機溫度逐漸下降，溫控器會再次接通已賭轉的電機，電機會繼續發熱時溫控器再次保護，這樣循環動作。如果使用者在電機賭轉后清理異物或做檢查時電機突然運轉，則會造成人身傷害等事故。



        雙金屬溫控器只是針對溫度，不針對電流，電機賭轉后的大電流反復出現，還會燒壞其控制電路，而且現在有應用鋁線或銅包鋁線繞制電機，這樣的電機溫升更快，可能溫控器還沒有斷開。



        電機的線圈已被燒壞，為此，我們建議應用PolySwitch PPTC（正溫度系數熱敏電阻）來做電機的過載保護和堵轉保護，就不會存在電機反復啟動而釀成惡果或災難，因PolySwitch PPTC器件能同時完成過流保護和過溫保護，而且會一直保持這種保護的狀態，直到關斷電源才恢復到初始狀態。



        具體應用如下圖所示。

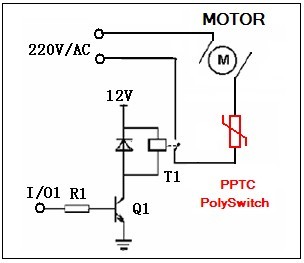

PolySwitch PPTC在電動閥電機的典型保護應用



        使用PolySwitch PPTC器件做電機的堵轉保護和過溫保護，是一個高性價比的防護方案，PolySwitch PPTC在短路、過流、過溫、電機堵轉等故障狀態下，PPTC 器件在大電流和高溫升雙重作用下，能夠比雙金屬溫控器更快速的從低阻態突變為高阻態，能及時限制電機的電流而保護電機及控制設備。



        并一直保持這種保護狀態，只有在斷電后PolySwitch PPTC器件才會由高阻狀態恢復為低阻狀態。不斷電PolySwitch PPTC是不會恢復的，這可有效避免上述電動閥電機可能出現的和潛在的各種問題和隱患。(推薦閱讀：JDTFUSE在大功率LED照明的應用)
