自恢復保險絲工作原理

2021-08-05 17:47:24 lipscall

    自恢復保險絲是一種過流保護器件，也是PPTC種的一種，即高分子正溫熱敏電阻。集電通自恢復保險絲是一種可以自動復位的過留保護元件。采用高分子有機聚合物在高壓、高溫，硫化反應的條件下，摻假導電粒子材料后，經過特殊的工藝加工而成。不同于只能使用一次就必須更換的傳統保險絲，自恢復保險絲在故障排除和電路電源斷開之后能夠復位，進而減少了保固、服務和維修費用。

    在介紹自恢復保險絲工作原理之前，先了解幾個重要參數：

        V max：元件在額定電流下能承受的最大電壓。

      I max：元件在額定電壓下能承受的最大電流。

      I hold：在25℃靜止空氣環境中，產品不動作的最大電流。

      I trip： 在25℃靜止空氣環境中，最小動作電流.

      Pdtyp：在25℃靜止空氣環境中，產品動作狀態下消耗的功率。

      Ri min/max  =25℃溫度條件下的初始阻值(焊接前).

      R1max  = 25℃溫度條件下,焊接一小時后的最大阻值.

    集電通自恢復保險絲生產廠家提醒 : 超出指定額定值的操作，可能會導致?lián)p傷和可能陳勝電弧和火焰.

    自恢復保險絲的工作原理為：

      在常溫下保持較低的電阻值，當溫度升高(因電流過大或者周圍環境溫度上升引起)超過臨界溫度值時，內部晶體熔化使結構發生改變，造成電阻值急劇上升到MΩ,從而對電路形成阻斷，達到電路保護的目的。

  如果溫度恢復正常，聚合物重新冷卻結晶，導電顆粒再度形成導電通路，電阻又將降到極低的水平。

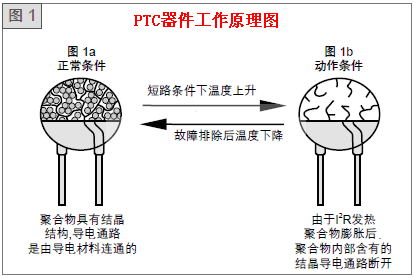

    PPTC常態和動作微觀示意圖，如下圖：



      集電通自恢復保險絲與傳統的保險絲相比，其特點有：可恢復;反復使用;體積小;安全可靠。
