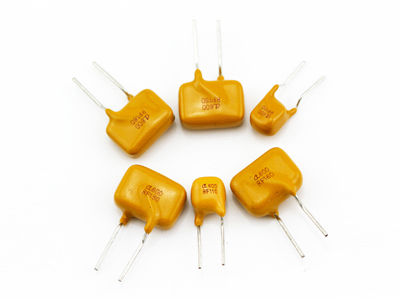

A600系列 -自恢復保險絲
A600系列自恢復保險絲專為程控交換機、配線架設計生產的過流保護器件，同時還可用于變壓器、安防設備、燈具、鎮流器、儀表、電話線路等領域。
- 品牌： 集電通/JDTFUSE
- 分類： 插件保險絲PTC
- 最大電壓： 600V
- 額定電流： 0.11A-0.16A
A600規格書
電氣特性（25°C）
Model | I hold | I trip | Vmax | Vmax | Imax | Pd | Maximum Time To Trip | Rimin | Rimax | R1max | |
(A) | (A) | (Vdc) | (Vrms) | (A) | (W) | Current(A) | Time(Sec) | (Ω) | (Ω) | (Ω | |
A600-030 | 0.030 | 0.060 | 60 | 600 | 3.0 | 1.00 | 0.50 | 5.00 | 90.0 | 220.0 | 350.0 |
A600-050 | 0.050 | 0.100 | 60 | 600 | 3.0 | 1.00 | 0.50 | 5.00 | 15.0 | 90.0 | 350.0 |
A600-110 | 0.110 | 0.220 | 60 | 600 | 3.0 | 1.50 | 0.55 | 5.00 | 6.0 | 19.0 | 30.0 |
A600-150 | 0.150 | 0.300 | 60 | 600 | 3.0 | 1.50 | 0.75 | 5.00 | 5.0 | 14.0 | 22.0 |
A600-160 | 0.160 | 0.320 | 60 | 600 | 3.0 | 1.50 | 0.80 | 5.00 | 4.0 | 12.0 | 18.0 |
A600-200 | 0.200 | 0.400 | 60 | 600 | 3.0 | 1.50 | 1.00 | 10.0 | 5.0 | 13.0 | 24.0 |
I hold = 在25℃靜止空氣環境中,產品不動作的最大電流.
I trip = 在25℃靜止空氣環境中,最小動作電流.
V max = 元件在額定電流下能承受的最大電壓.
I max =元件在額定電壓下能承受的最大電流.
Pd =在25℃靜止空氣環境中,產品動作狀態下的消耗功率. (推薦閱讀：A16系列 |自恢復保險絲)
Ri min/max =25℃溫度條件下的初始阻值(焊接前).
R1max = 25℃溫度條件下,焊接一小時後的最大阻值.
注意 : 超出指定額定值的操作，可能會導致?lián)p傷和可能產生電弧和火焰.
JDTFUSE | Cross Reference | |||
Tyco / Raychem | Bourns / Multifuse? | Polytronics / EVERFUSE? | Littelfuse | |
A600-110 | TRF600-110 | MF-R011/600 | HVR600P110CF | 600R110 |
A600-150 | TRF600-150 | MF-R015/600 | HVR600P150CF | 600R150 |
A600-160 | TRF600-160 | MF-R016/600 | HVP600P160CF | 600R160 |

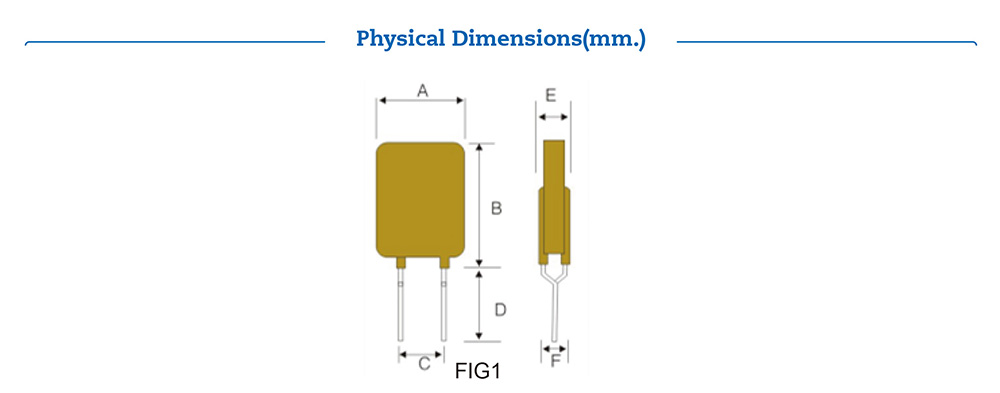

Model | A | B | C | D | E | FIG |
Max. | Max. | Typ. | Min. | Max. | ||
| A600-030 | 7.0 | 11.5 | 5.1±0.5 | 7.6 | 6.0 | 1 |
| A600-050 | 10.0 | 12.0 | 5.1±0.5 | 7.6 | 6.0 | 1 |
| A600-110 | 14.0 | 14.0 | 5.1±0.5 | 7.6 | 6.0 | 1 |
| A600-150 | 14.5 | 14.0 | 5.1±0.5 | 7.6 | 6.0 | 1 |
| A600-160 | 14.5 | 14.0 | 5.1±0.5 | 7.6 | 6.0 | 1 |
| A600-200 | 19.5 | 14.0 | 5.1±0.5 | 7.6 | 6.0 | 1 |
| A600-400 | 18.2 | 22.0 | 10.2±0.5 | 7.6 | 6.5 | 1 |
| A600-500 | 18.2 | 22.0 | 10.2±0.5 | 7.6 | 6.5 | 1 |
