SMD貼片保險絲分可恢復型及一次性熔斷型保險絲，集電通品牌常用1206封裝的SMD貼片保險絲也有自恢復型及一次性熔斷型兩種，集電通1206封裝SMD貼片保險絲可恢復型對應系列型號為ASMD1206；一次性熔斷型SMD貼片保險絲又分有快斷型及慢斷型保險絲，對應系列型號為JFC1206FS，JFC1206TS。下面我們來逐個系列詳細了解。



    ASMD1206系列SMD貼片保險絲電流范圍為0.05A~3.0A，最大電流為100A，詳細型號為：ASMD1206-005（常規電壓60V，特殊電壓24V），ASMD1206-010（常規電壓60V，特殊電壓24V），ASMD1206-012（常規電壓60V，特殊電壓24V），ASMD1206-016（常規電壓16V，特殊電壓24V及33V）,ASMD1206-020（常規電壓24V，特殊電壓30V及48V），ASMD1206-025（常規電壓16V，特殊電壓24V及30V、48V），ASMD1206-035（常規電壓6V，特殊電壓16V及30V），ASMD1206-050（常規電壓6V，特殊電壓13.2V、16V及30V），ASMD1206-100（常規電壓6V，特殊電壓16V及24V），ASMD1206-110（常規電壓6V，特殊電壓16V及24V），ASMD1206-150（常規電壓6V，特殊電壓13.2V），ASMD1206-200（常規電壓6V，特殊電壓12V及16V），ASMD1206-260（常規電壓6V），ASMD1206-300（常規電壓6V）。

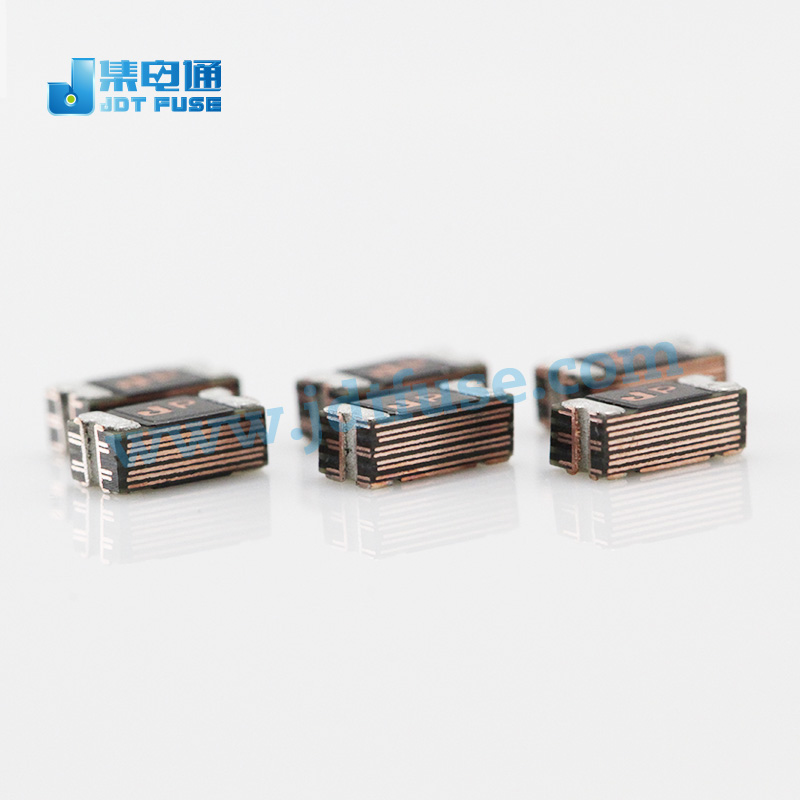

（ASMD1206系列SMD貼片保險絲實拍圖）



    1206封裝SMD貼片保險絲尺寸為3.2mm*2.5mm，正常工作溫度范圍為-40℃~+85℃。ASMD1206系列SMD貼片保險絲端子焊盤材質：鍍錫鎳銅，端子焊盤焊接能力：符合 EIA 規范 RS186-9E 和 ANSI/J-STD-002 類別3。支持波峰焊和回流焊兩種焊接方式，包裝方式為卷盤包裝，包裝數量為3500個一盤，卷盤符合EIA481-1。符合 RoHS 標準且無鉛、無鹵素，低調、 能夠快速響應故障電流，體積小，為緊湊的設計節省了電路板空間，能與與高溫焊料兼容。ASMD1206系列SMD貼片保險絲主要運用于電池 PCM，游戲機端口保護，USB 集線器，端口和外圍設備、光驅，機頂盒和 HDMI，通用電子等領域。

（ASMD1206系列SMD貼片保險絲實拍圖）
